PCB板包裝箱設計方案
包裝箱設計：
周轉包裝方案：
1.包裝箱通用于塑膠卡板1200X1000
2. PCB板方便裝卸卡板上
3. PCB板包裝箱防靜電、擠壓

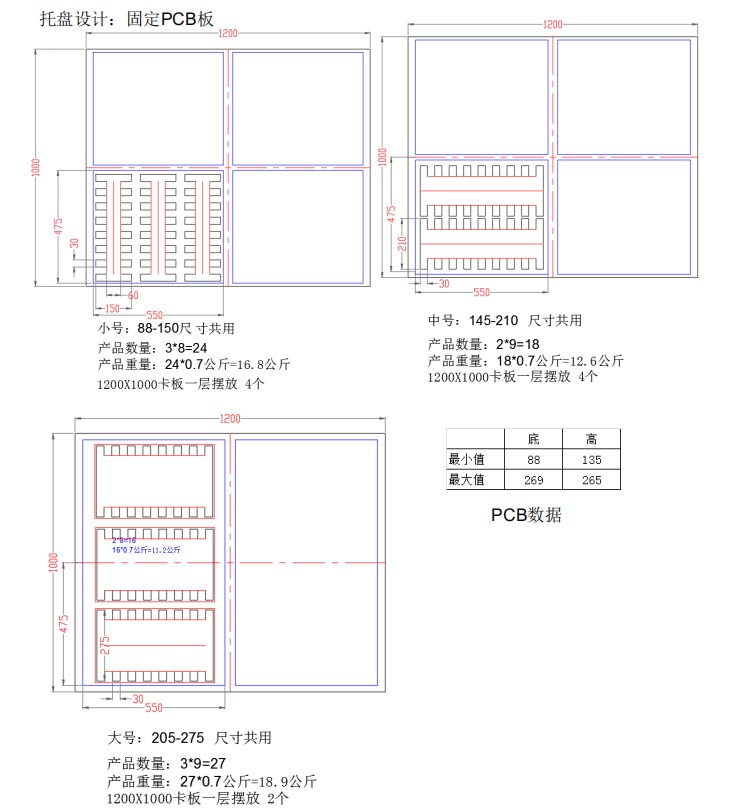

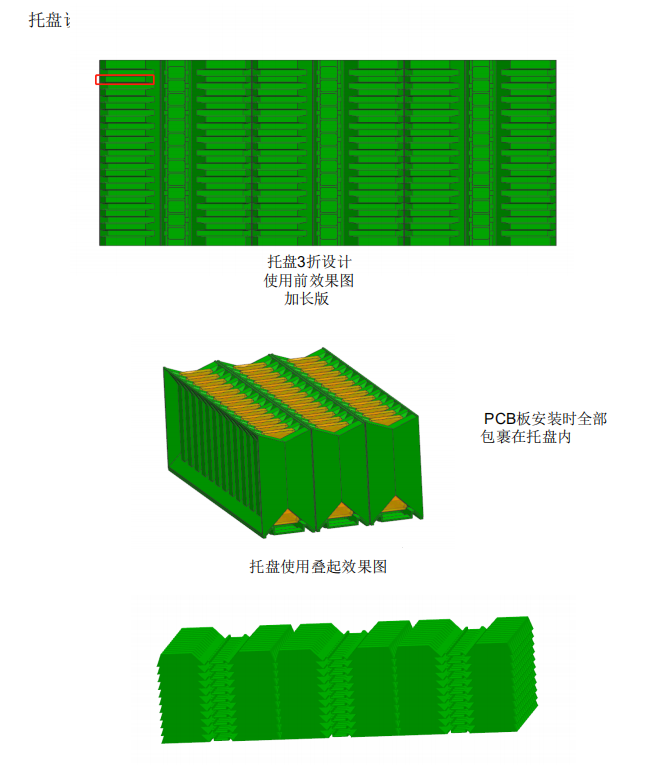

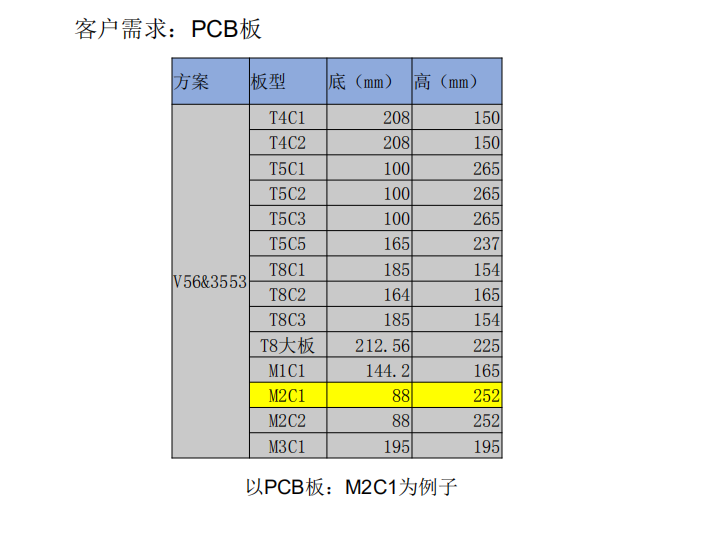

PCB板尺寸多樣，現設計成大中小三款能共用的托盤，如示意圖：
小號：88-150 內尺寸共用
中號：145-210 內尺寸共用
大號：205-275 內尺寸共用 高度按最大值265mm 設計
設計理念：
1. 每箱重量不超過22kg（工人方便搬拿）。
2. 堆疊能節省空間。
排版后確認使用的箱子需要用到2個規格。

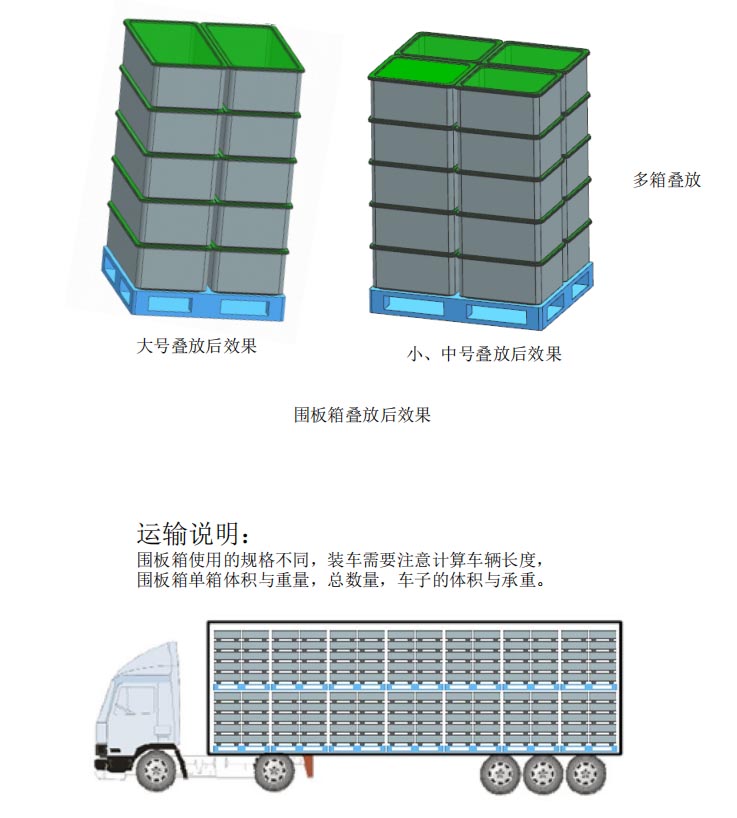

大號如圖，一層放2個箱子。
小號中號，一層放四個箱子

圍板箱材質：HDPE（含抗老化劑）

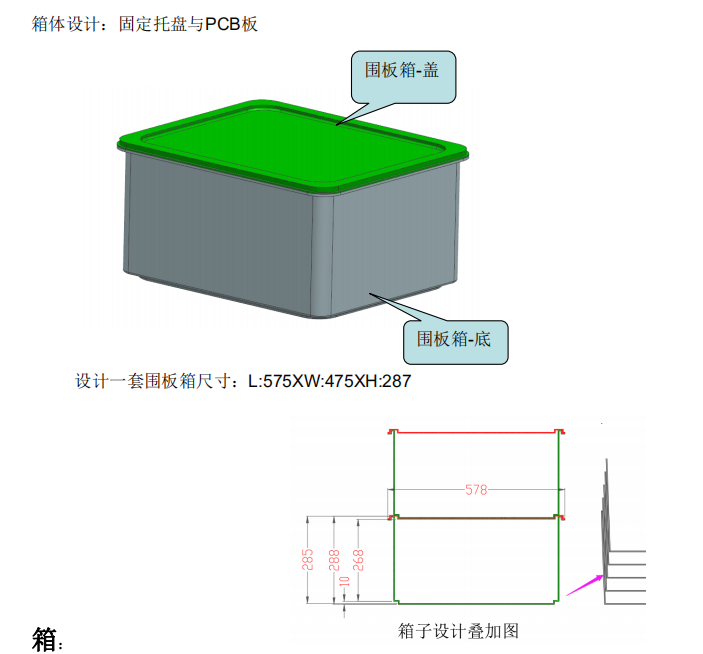

圍板箱外尺寸：L:578XW:478XH:287
圍板內尺寸：550x450x268
箱體自重：3.0-4.0Kg
箱體承重：300Kg,動載堆疊5層
適用溫度：-20℃至55℃
使用壽命：3年以上（正常使用）
回收比例：0.5m³
 |
