大電池圍板箱運輸包裝設計
大電池圍板箱運輸包裝設計
|
① 選擇適合的載具，確定最優的容納數；
② 考慮內物流運輸模式，滿足清洗重復使用； ③ 產品取放方便，有利于作業，提高作業效率； ④ 產品取放時對人員的傷害問題，不能留有銳利尖角，選取全新HDPE材料； ⑤ 滿足零件保護，防磕碰； ⑥ 生命周期包裝成本削減； ⑦ 內材設計盡量減少包裹物的使用，以免增加管 理難度，影響工場5S； ⑧ 防差錯設計，緩沖材要防差錯設計，避免工人 誤操作對產品的危害并提高作業效率； 零件信息： |
|
 |

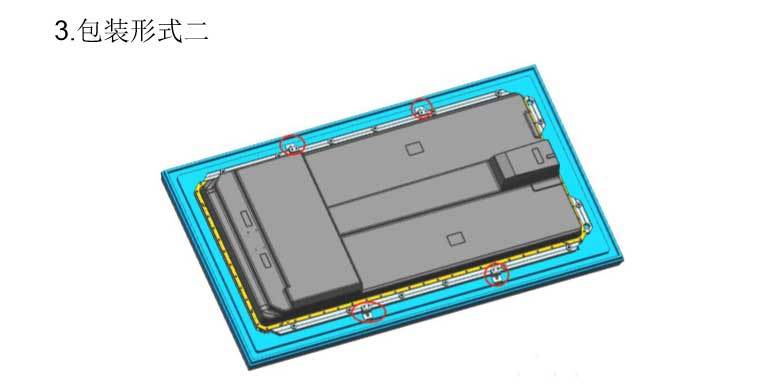

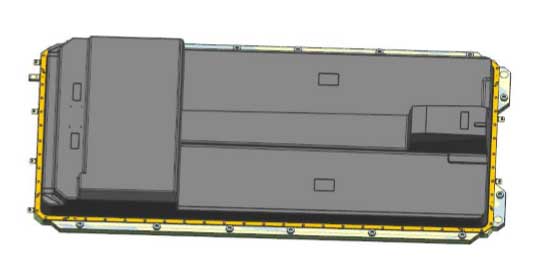

產品尺寸：L:2409xW:1211xH:243 重量大約600KG, 產品運輸中，嚴禁壓傷產品(黑色部門)，允許接觸的 位置在邊上鈑金件上固定，防止產品滑動，跳動損傷 產品。 |
 |
 |
|

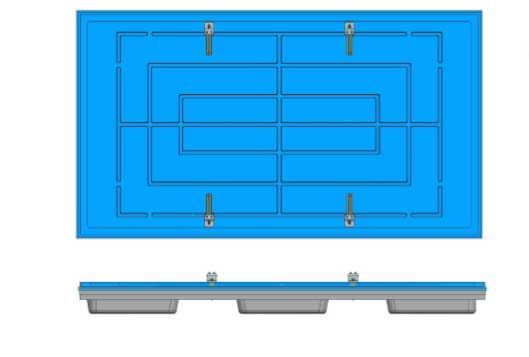

1.圍板箱底盤規格： 2600X1460X200 mm 2.材料：HDPE 3.克重：≈40kg 4.收容數：1件 5.鈑金重量：≈60KG 底盤總重量：≈100KG
|

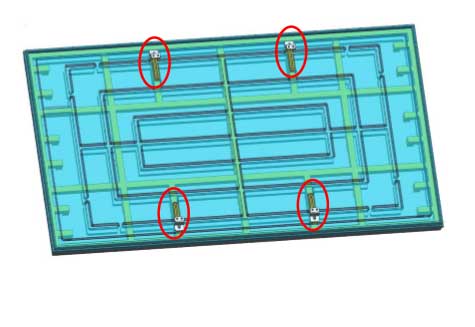

雙層底盤上有四個Z字型 的活動鈑金件，用于固 定不同大小的電池產品。 Z字形鈑金可以固定產品 寬度在950mm-1250mm 之間的產品。 |
 |
|

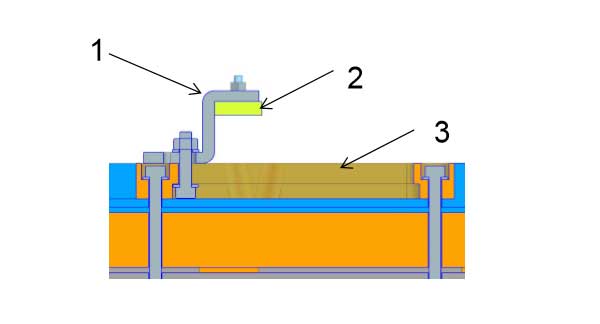

零件功能講解： |
|
 |

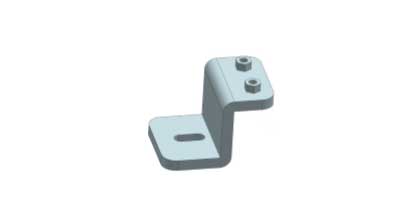

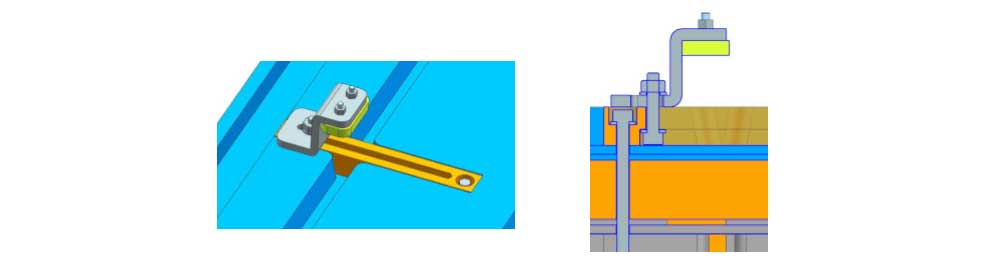

1.Z字型鈑金支架： 活動固定電池產品，防止電池產品在運輸 過程中滑動，導致電池產品損壞。
|
 |

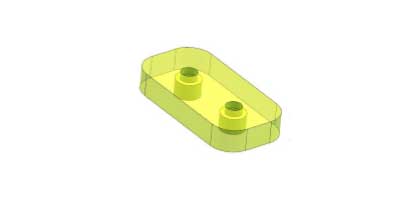

2.橡膠塊： 防止壓傷電池產品表面，保護產品外觀。
|
 |
3.活動槽： 固定螺絲活動槽，可以調節螺絲位置固定 電池產品（活動槽150mm長）。
|

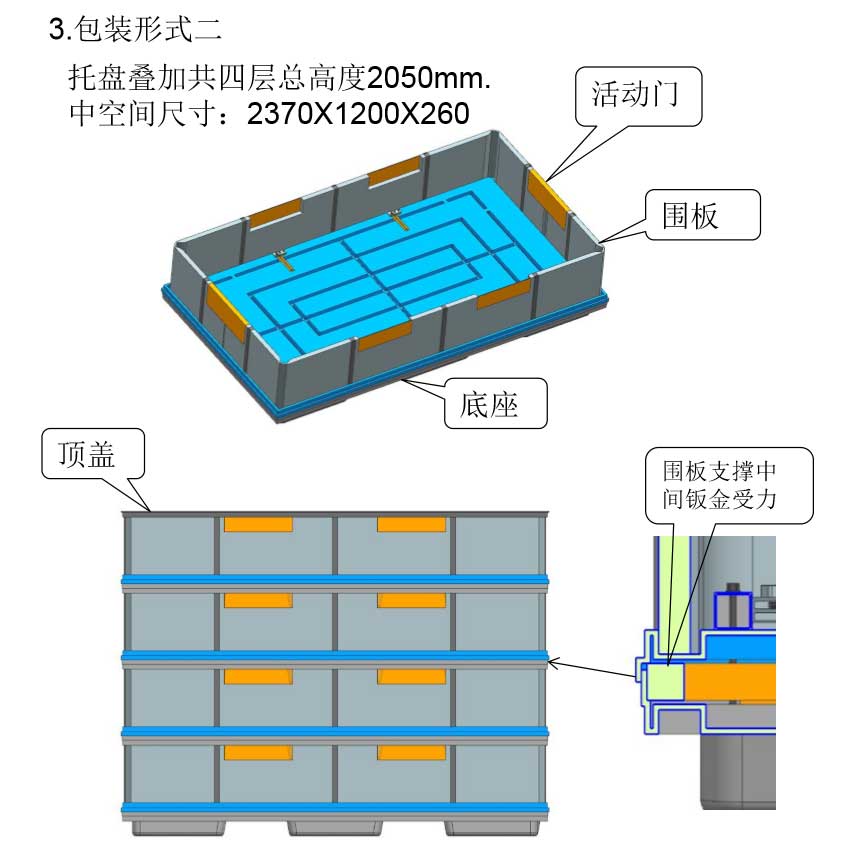

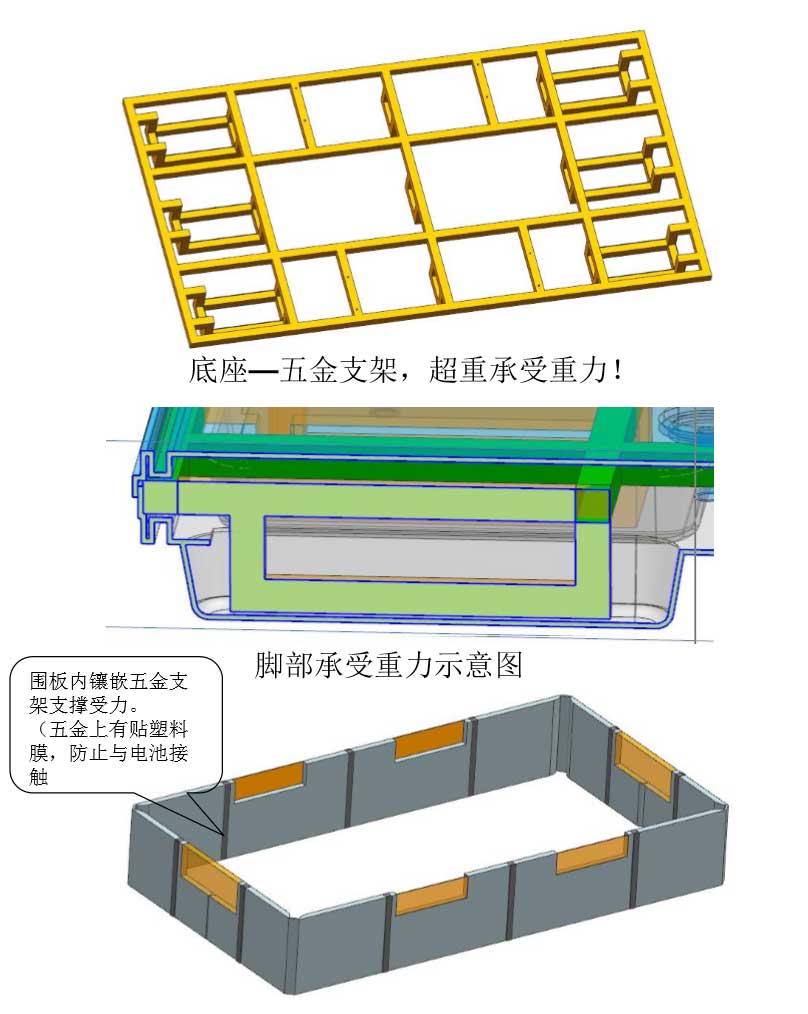

 圍板采用五金支架支撐， 超重承受重力。 圍板重量：塑膠在20KG+10KG（五 金支架） |
|

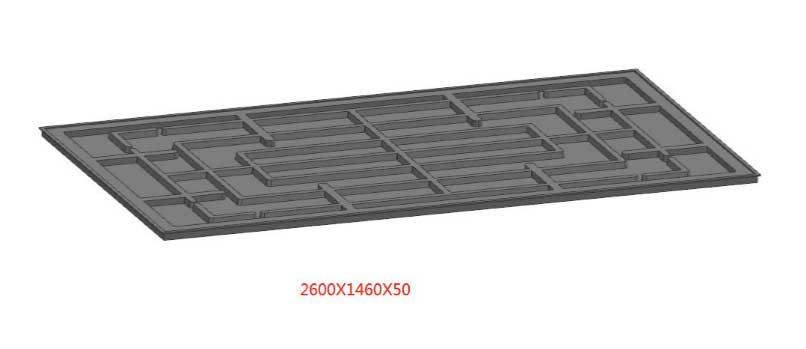

雙層塑膠蓋子圖示 1.規格： L:2600XW:1460XH:50 2.材料：HDPE 3.重量：塑膠40KG

底座固定或拆卸產品時需要配 扳手，用于 松卸/擰緊螺絲即可。
|
|
