包裝箱設計![]()

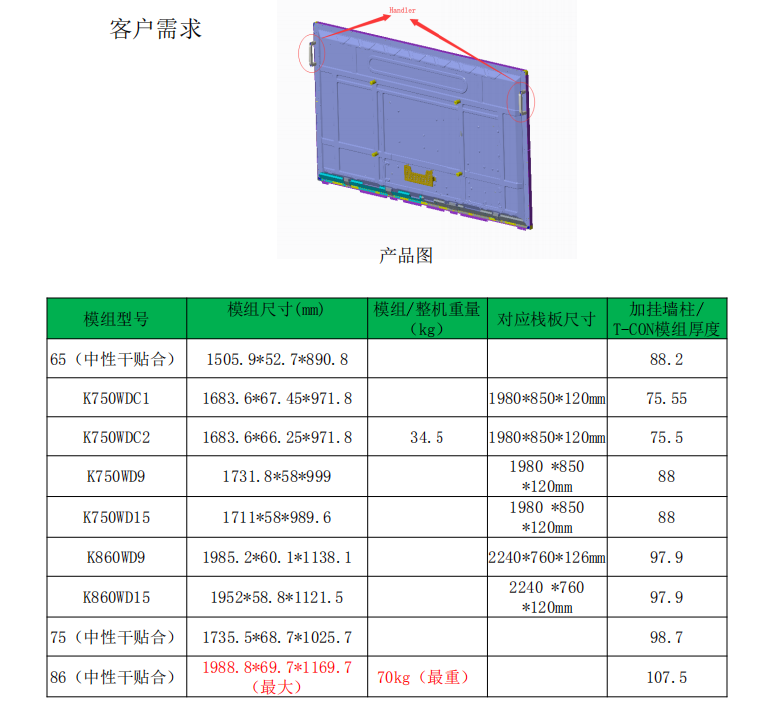

1.通用性:設計一款能兼容以下模組的周轉包裝方案
2.此包裝方案不可過于占用空間,可折疊為宜
3.包裝方案強度需足夠,最重的模組一片70kg左右
4.包裝數量5-6片
5.包裝方案需機械手能適應,可先做方案,機械手設備廠評估可否
兼容
6.每個包裝箱需滿足可堆疊2層
7.其他可能需要滿足的設計需求
![]() |
|
圍板箱:
圍板箱材質:HDPE+PP(含抗老化劑)
圍板箱外尺寸:L:1780xW:1065xH:1100
圍板內尺寸:1700x980x900
箱體自重:30-40Kg
箱體承重:1500Kg,動載堆疊2層
適用溫度:-20℃至55℃
使用壽命:3年以上(正常使用)
回收比例:0.33m³
|
![]() |
![]()
圍板箱選用:
選用我們現有的常規圍板箱。
現有兩款尺寸適合的:
1:長1840X寬1125,
2:長2070X寬1145,

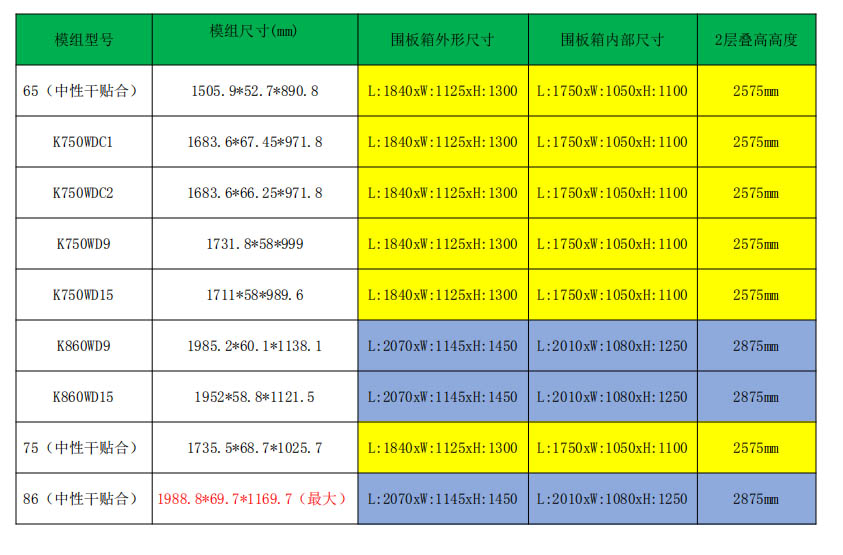

考慮到模組型號的多樣,將圍板高度統一到一個規格共用,現將1840X1125圍板箱的
圍板尺寸統一為1100高、將2070X1145圍板箱的圍板尺寸統一為1250高。
電梯使用有效尺寸:L: 2750*W:1700*H:2400

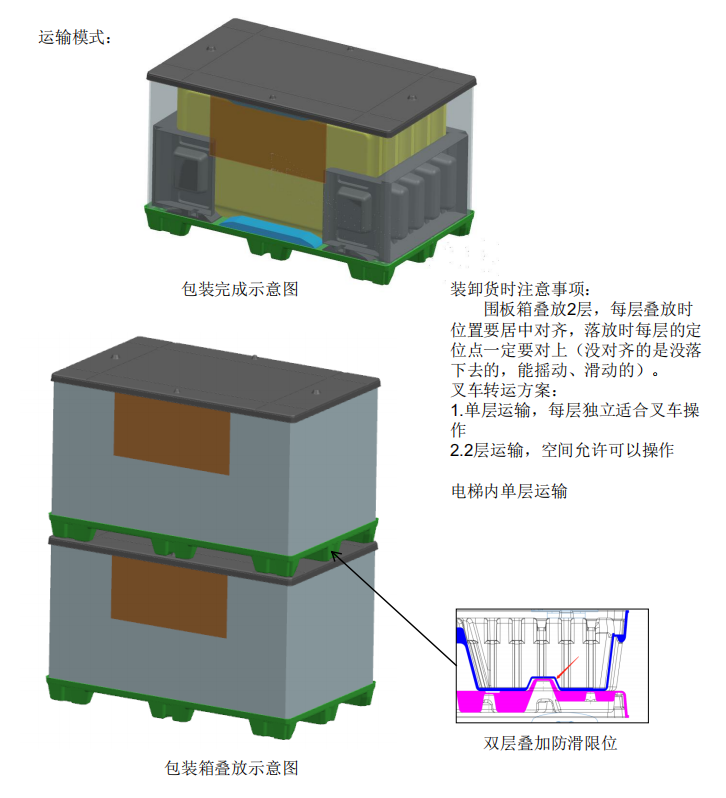

倉庫存放高度限制高度3米,現疊2層高度如上圖
![]() |
|
![]() |
產品特性:

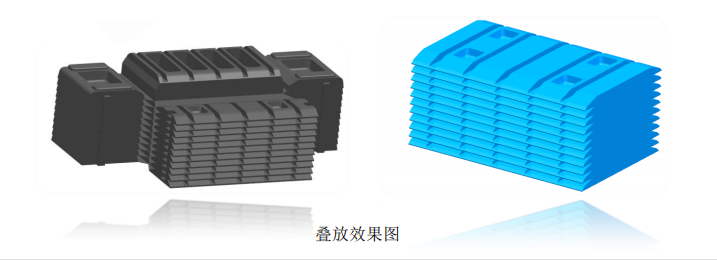

定制型塑膠托盤,疊起包裝,展開疊放。
分段設計:
分段設計可以一規格使用多種模組,不需
要考慮模組的長度。

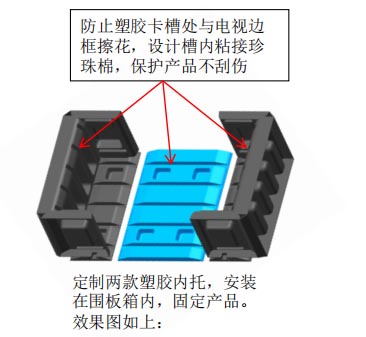

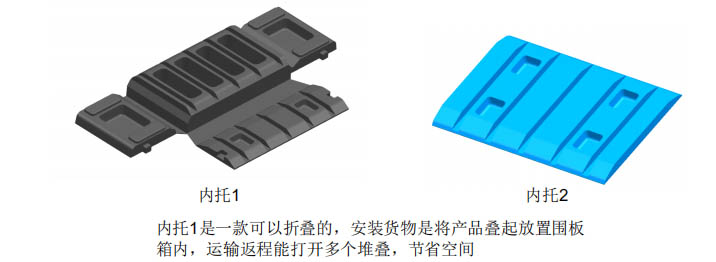

內托規格:
選用的常規的圍板箱后,由于模組的長寬
大小差異,又需要考慮圍板箱全部通用于
模組,內托需要設計為每款模組單獨使用。
現設計為一箱內裝5件模組(如不影響機械
手操作,有足夠空間的情況下可以變更設
計增加模數(實際操作需要看現場機械手
操作數據)。
|
![]() ![]() ![]() ![]()
將包裝好的圍板箱使用叉車裝卸貨
叉貨時:
將叉板打斜與地平線傾斜0°~ 2°(如圖一),
叉板深入圍板箱底部,勻速抬起箱底,再將斜度調到
與地平線傾斜5°~ 10°左右;搬到指定地點
運輸過程中安全駕駛,減少顛簸,確保運輸安全
卸貨時:
將叉板緩慢勻速落下至底部10CM高位置,打斜
叉板與地平線傾斜0°~ 2°(如圖一),落下叉板
退出圍板箱底部。
![]() 上述內容是前期設計稿資料,如需進一步了解更多信息。需要工程方
案設計完成后提供!
|
|
![]() |
|
圍板箱
1.上述內容已提供
2.底與蓋是雙層吸塑工藝,上述內容有
提供厚
度,圍板10mmpp板。

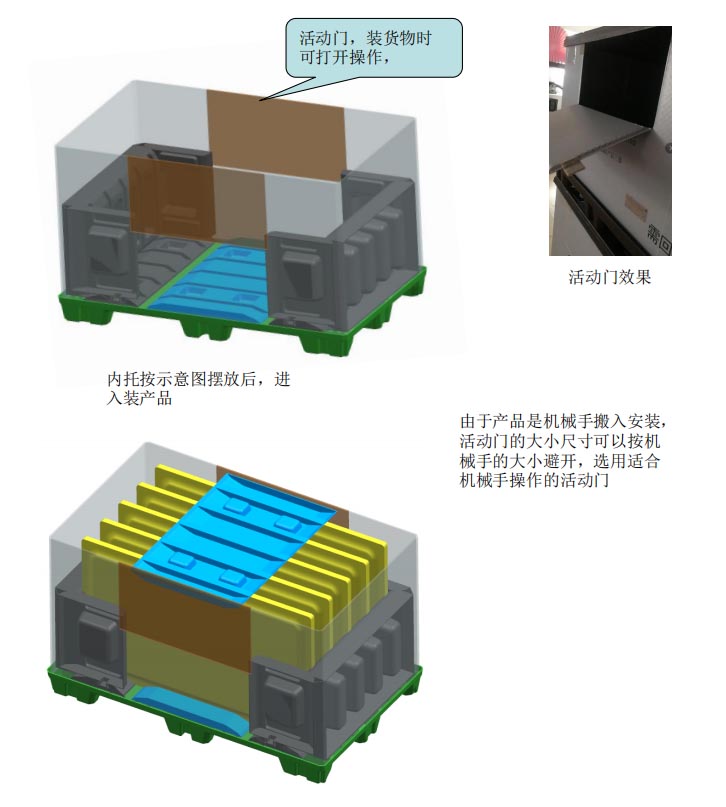

3.窗口按你們機械手尺寸設計開口大小。
4.上述內容已提供
5.圍板箱折疊后在30%-40%空間,節省
60%-70%
6.堆疊時叉車,拆開后是分單件的,每
件的重量
成年人都可以拿動。
|
內襯
1.簡單操作
2.結構需要設計完成后提供詳細
安裝步驟
3.需要設計完成后
4.內襯內卡槽 粘接珍珠棉
5.內襯材為塑膠。在圍板箱內密
封使用
6.使用時產品接觸珍珠棉,不摩
擦是不會出現這情況的,
7.需要參照機械手設計,盡量設
計為最小尺寸
|
