齒輪吸塑托盤包裝方案
 |
||
|

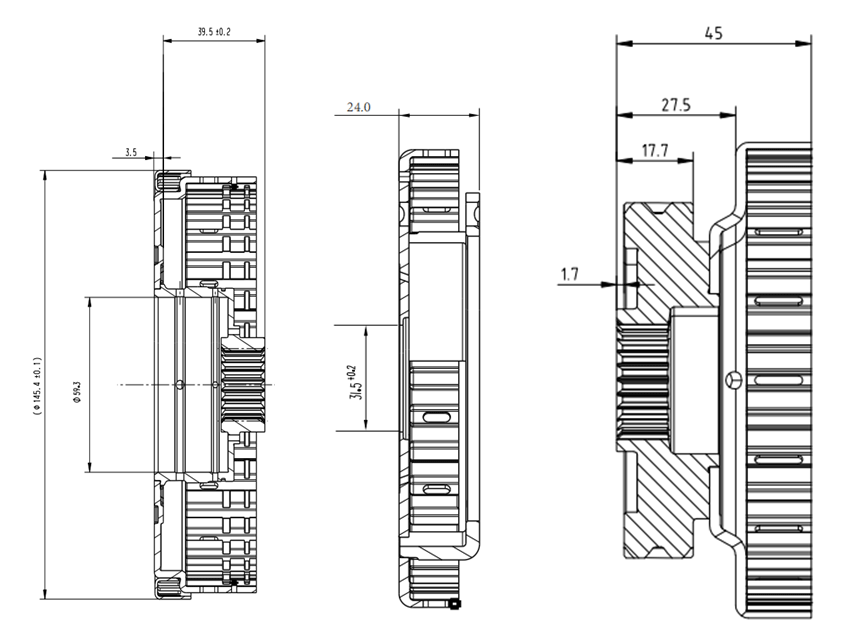

齒輪規格： 第1款產品由三個零部件組合總成，外徑145.4mm ，高43mm，質量0.8039kg |
第2款產品由兩個零部件組合總成，外徑135mm ，高24mm質量0.5kg | 第3款產品由兩個零部件組合總成，外徑110mm ，高45mm,質量00.798kg |

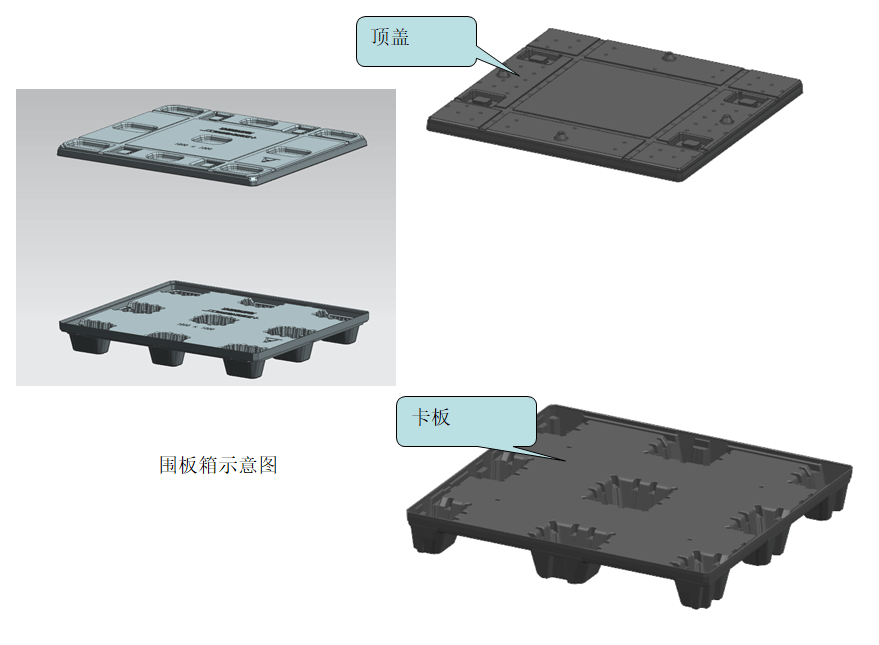

包裝箱改為塑膠： 圍板箱： 圍板箱材質：HDPE 卡板外尺寸：L:1200xW:1000XH:150 卡板內尺寸：1160x940 箱體自重：10Kg 頂蓋外尺寸：L:1200xW:1000XH:53 卡板內尺寸：1160x940 箱體自重：8Kg 箱體承重：1000Kg,動載堆疊2層 適用溫度：-20℃至55℃ 使用壽命：3年以上（正常使用） 回收比例：0.33m³ |
||
 |

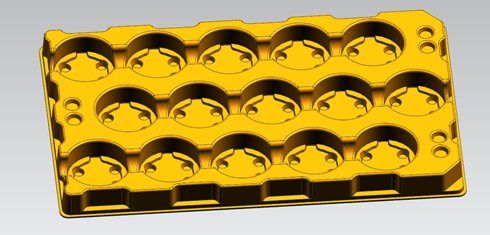

產品特性： 定制型塑膠托盤，同方向疊放，旋轉180°放產品使用，節省返程空間。 尺寸970X580X68 材質ABS 4mm成型厚單個質量4.8kg。規格1200*1000托盤可以同時放兩個15pcs每個托盤，一層平鋪2個，就是30pcs/層，合計15層450個產品 |
|
|
第1款產品由三個零部件組合總成，外徑145.4mm ，高43mm，質量0.8039kg，按一個托盤裝450個包裝總質量在457KG 第2款產品由兩個零部件組合總成，外徑135mm ，高24mm質量0.5kg,按一個托盤裝450個包裝總質量在320KG 第3款產品由兩個零部件組合總成，外徑110mm ，高45mm,質量0.798kg,按一個托盤裝450個包裝總質量在454KG |
 |
|
 |
 |
|

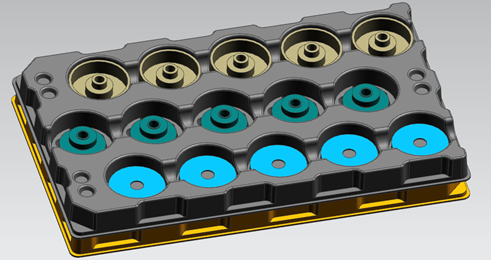

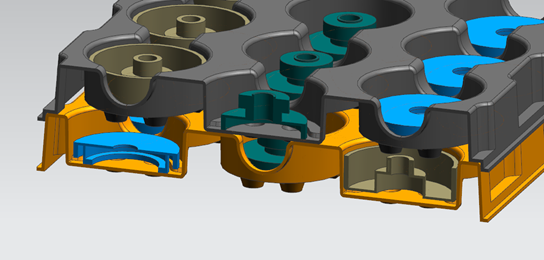

| 三款產品混裝堆疊的效果 | ||
 |

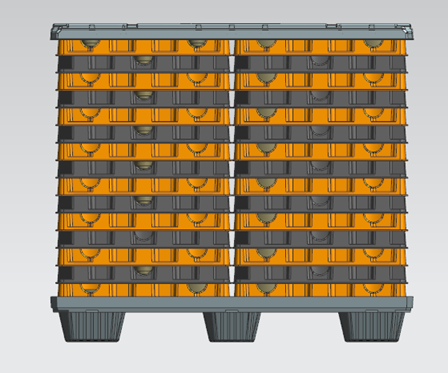

整體包裝規格： 托盤尺寸970X580X68 規格1200*1000托盤可以同時放兩個，托盤每堆疊一層增高58mm,堆疊15層高880mm，加卡板頂蓋高度整體包裝總高1050MM |
|
 |

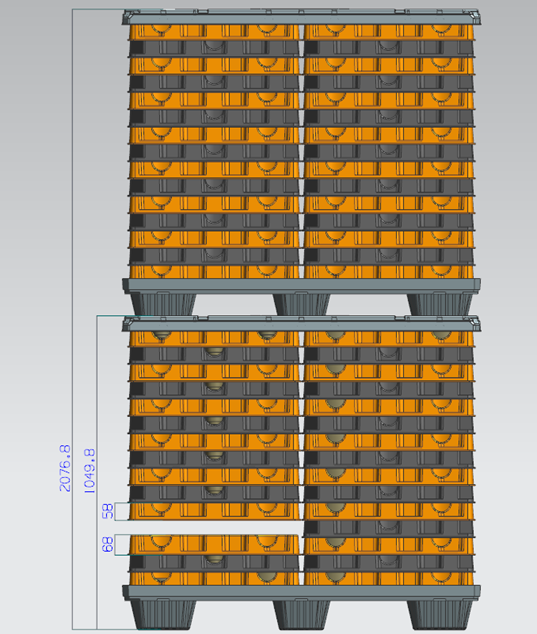

卡板堆疊兩層的效果 高為2076mm |
|
|

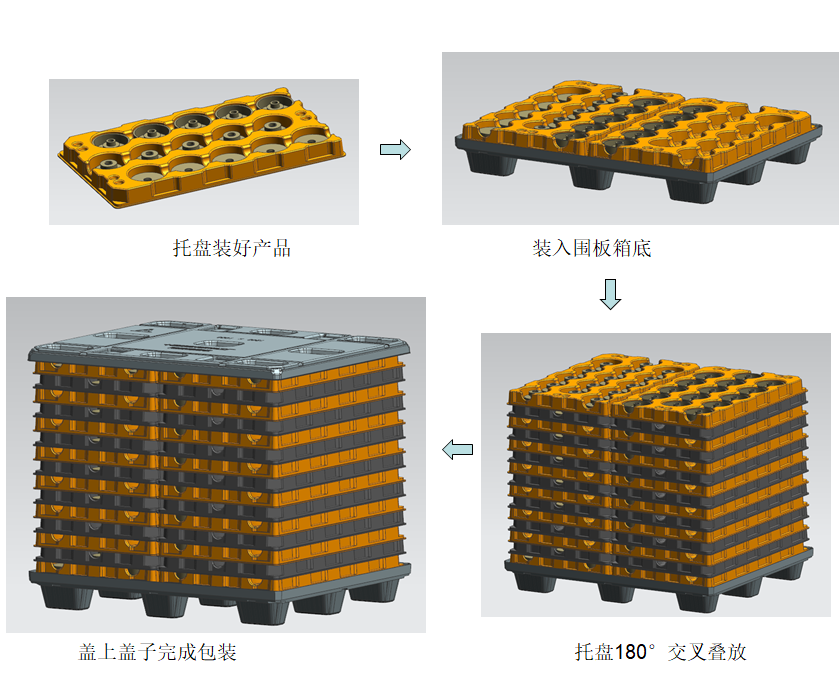

包裝流程：  |
||

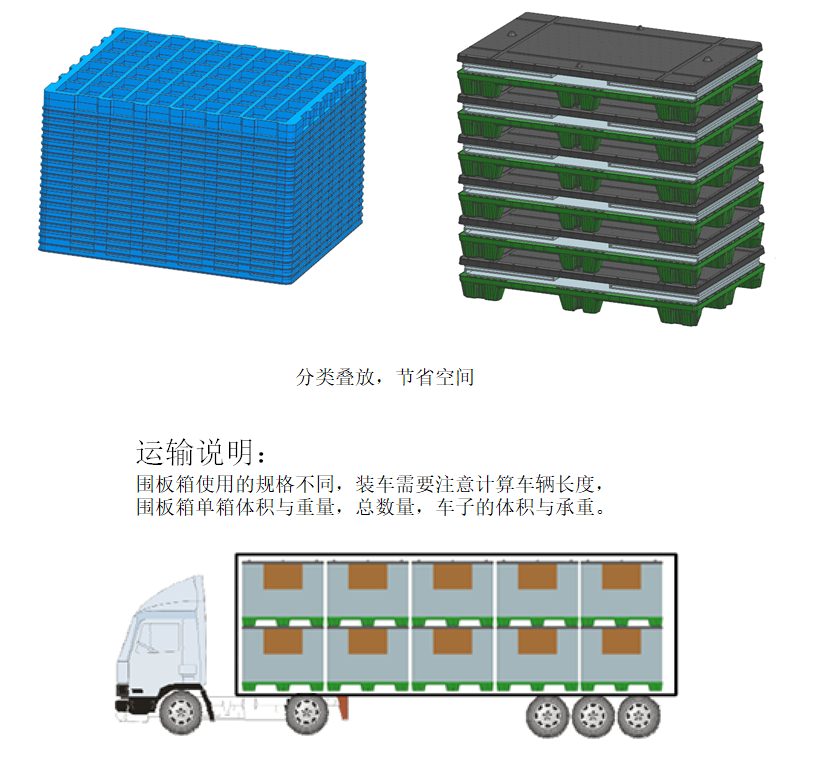

運輸返程：
 |
||
